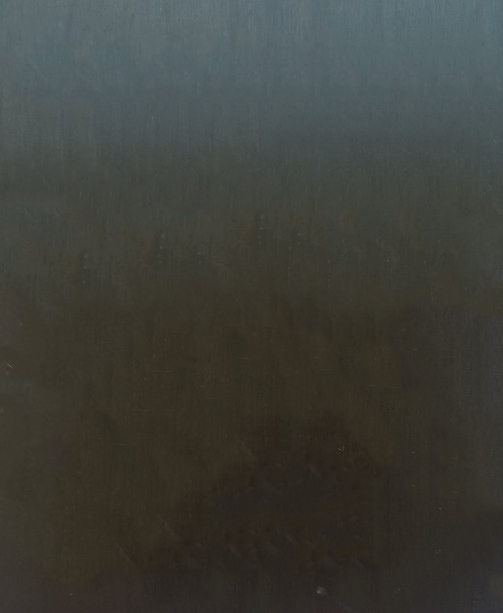

Углепластиковая ламель Carboplate E 170/100/1,4

Carboplate - это линейка пластины (ламели) из углеродных волокон, обладающие повышенной прочностью и гибкостью, предназначенные для плакирования предварительно напряжённых железобетонных, стальных и деревянных конструкций.
Carboplate может применяться в качестве замены обычных стальных листов, применяющихся для плакирования конструкций.
Carboplate поставляется в различных вариантах ширины (50, 100 и 150 мм) и в модификациях с четырьмя различными модулями эластичности (160, 170, 200 и 250 ГПа).

• Carboplate Е 160
• Carboplate Е 170
• Carboplate Е 200
• Carboplate Е 250

Благодаря своему составу и технологии изготовления, обеспечивающими равномерность свойств по всей площади материала пластины (ламели), Carboplate обладает следующими свойствами:

• высокая прочность на растяжение;
• малая масса;
• уменьшенная толщина;
• отличные характеристики выносливости под нагрузкой.

Области применения Карбоплейт

Система применяемая для восстановление и усиление железобетонных элементов разрушаемых физическими и механическими нагрузками, усиление бетонных и деревянных элементов конструкций для увеличения стойкости к изгибающим нагрузкам и сейсмическое усиление конструкций в сейсмоопасных зонах.

Примеры применения

• Ремонт и статическое повышение железобетонных балок, балок перекрытий и плит перекрытий для повышения изгибающего момента.
• Упрочнение на изгиб деревянных балок и перекрытий.
• Ремонт конструкций, повреждённых огнём.
• Ремонт конструкций, повреждённых землетрясениями.
• Ремонт двухмерных конструкций, например, плит, блоков, сводов небольшого размера и резервуаров с большим радиусом кривизны.
• Усиление плит виадуков при увеличении статических и/или динамических нагрузок.
• Усиление промышленных и/или коммерческих конструкций вследствие повышения нагрузок из-за увеличения количества оборудования, машинного оборудования и т.д.
• Усиление межэтажных перекрытий в автопарковках в жилых и промышленных постройках.
• Усиление конструкций, подверженных повышенной вибрации.
• Сейсмическое усиление сводчатых конструкций без увеличения сейсмической массы конструкции и без риска проникновения жидкости во внутренние поры материала свода.
• Укрепление несущих элементов зданий, перестраиваемых из архитектурных соображений или в связи с изменением назначения.

Преимущества

• В отличие от традиционных методик, применяемых в строительстве, продукция серии Carboplate, благодаря характерной для неё небольшой массе, может применяться без использования специальных машин и оборудования в короткие сроки, зачастую без простоя основного процесса строительства.
• В отличие от методики покрытия конструкций металлическими листами (плакирование бетона), процесс укладки пластин (ламелей) Carboplate не требует устройства временного усиления конструкции на период укладки, тем самым устраняя риск коррозионного повреждения обклеиваемых конструкций.
• В отличие от метода плакирования бетона использующий пропитывание ткани на стройплощадке, Carboplate быстро наносится, и окончательный результат этого процесса в меньшей мере зависит от способностей рабочих.
• Благодаря своей высокой гибкости, пластины Carboplate пригодны для покрытия поверхностей структур (днищ бассейнов, резервуаров и т.п.) с радиусом кривизны более 3 м.

Рекомендации

• Перед укладкой убедитесь, что бетонное основание имеет прочность на отрыв ˃ 1,5 МПа.
• Не используйте Carboplate для покрытия невыдержанного бетона.
• Для сильно пористых поверхностей или бетона, находящегося в условиях повышенной влажности (подземные тоннели, подвалы и т.д.), рекомендуется наносить Mapewrap Primer 1 в качестве грунтовки перед приклеиванием Carboplate (обратитесь к соответствующей технической карте). Последующее нанесение эпоксидных клеев Mapewrap 11 или Mapewrap12 или Adesilex PG1 или Adesilex PG2 необходимо производить пока грунтовка MapewrapPrimer 1 остаётся "свежей".

Расход клея

Расход Mapewrap 11 или Mapewrap 12 или Adesilex PG1 или Adesilex PG2 зависит от ширины пластин Carboplate; приблизительный расход:

• 50 мм пластина: 160-200 г/м;
• 100 мм пластина: 320-400 г/м;
• 150 мм пластина: 480-600 г/м.

Упаковка

Углепластиковая ламель Carboplate поставляется в картонных коробках, содержащие рулоны по 25 м (50 м, 100 м).
Carboplate представлен 3 модулями эластичности (170, 200 и 250 ГПа), каждый из которых представлен в трех ширинах (50, 100, 150 мм):

• Carboplate Е 170/50/1,4
• Carboplate Е 170/100/1,4
• Carboplate Е 170/150/1,4
• Carboplate Е 200/50/1,4
• Carboplate Е 200/100/1,4
• Carboplate Е 200/150/1,4
• Carboplate Е 250/50/1,4
• Carboplate Е 250/100/1,4
• Carboplate Е 250/150/1,4

Хранение

Хранить в закрытом сухом месте.
